產品展示
當前位置：首頁 ?>?產品展示 ?>?焊接螺母5824款四方焊接螺母A型
關注次數：? ? ? ? 發布時間：2016-03-22

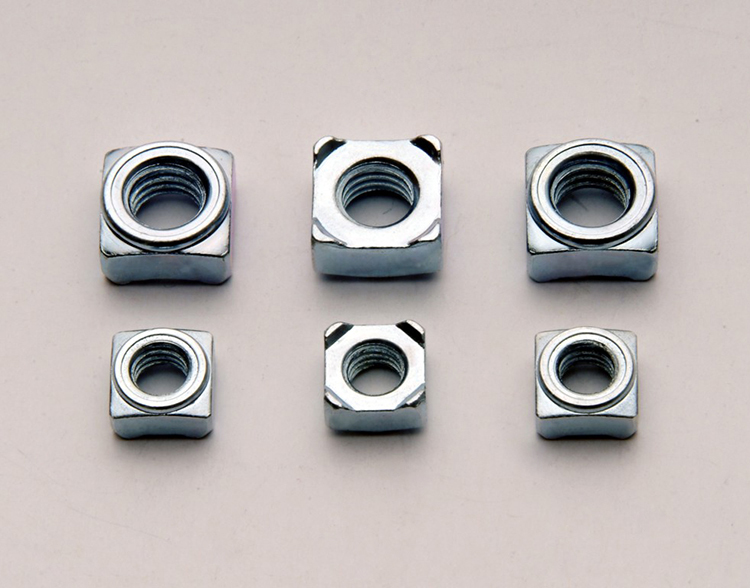

5824款四方焊接螺母A型材料的具體設計要求
由于含碳量比較低，這樣就會出現一個問題，有人會問這樣材料能夠保證焊接螺母的保證載荷的性能要求嗎，甚至有些標準的要求焊接螺母的保證載荷達到12級螺母的保證載荷要求，如何才能做到呢？
目前焊接螺母的主要采用10B21的材料，參考標準是美國的標準，或者寶鋼的Q/BQB517標準，Q/XG243.1邢鋼標準，SAE J403標準，就是在類似低碳鋼的基礎上添加了B元素，可以細化晶粒，提高淬硬性，可以通過調質處理來提高強度，且又具有20鋼這種碳含量的優良焊接性能，所以焊接螺母用這種材料的比較多。
5824款四方焊接螺母具體說明如下：
冷鐓鋼盤條化學成分
C(碳):0.18~0.23;Si(硅):≤0.10;Mn(錳):0.70~1.00;
P(磷):≤0.030;S(硫):≤0.035 ; B(硼):≥0.0008。
冷鐓用鋼，塑性好，強度不是太高，熱處理效果明顯。性能與20鋼相比較好，一般用于加工緊固件或其他結構件。
合金結構鋼:10B21，執行標準: 美國標準SAE J403-2001，相當國內的20MnB。
按GB/T3098.1-2010新標準不可以生產10.9級螺栓，可以生產9.8級以下的螺栓。
對于厚一些的焊接螺母，如標準的法蘭面焊接螺母用的材料可以使SWRCH22A，這個標準是可以按照Q/BQB517寶鋼標準，Q/XG114或Q/XG243.1邢鋼標準（推薦用汽車（乘用車）用冷鐓剛盤條Q/XG243.1這個標準）或者JIS G3507-1標準。
SWRCH22A鋼塑性好,易成形;焊接性能優良,時效敏感;切削加工性,冷拉正火態較退火態良好。
冷鐓用碳素鋼盤條
S：Steel(鋼)；W：Wire(線)；R：Rod(棒)；C：Cold（冷卻）；H：Heading（鐓) SWRCH22A SWCH: (steel wire cold heading ) JIS記號:冷間壓造用炭素鋼線 0.18-0.23 0.10以下 0.70-1.00 0.030以下 0.035以下 470以上 (D工程) 440以上 (DA工程)
冷頂鍛用碳素鋼線材 22: 炭素含有量為0.22%
A : 鋁脫氧鋼
成份: C:0.18-0.23；Si:≤0.10; Mn:0.70-1.00; P:≤0.030; S:≤0.035; AL:≥0.02
SWCH22A與SWRCH22A區別
SWCH22A 這個是JIS G3539規定的材料,名稱為Carbon Steel Wire for cold heading and cold forging, 冷間壓造用碳素鋼線
SWRCH22A 這個是JIS G3507規定的材料,名稱為Carbon Steel Wire Rods for cold heading and cold forging, 冷間壓造用碳素鋼線材。
這種線材在小鋼胚壓延成線材時，小鋼胚需要磨除表面有害于后續鍛造的表面缺陷(如Seam 縫)以免鍛造時開裂,使用這種線材在臺灣是有不開裂保證的。
